1月15日，科技圈迎来一则重磅消息。美国政府正式批准英伟达对华出口H200芯片，尽管附加了25%的关税与逐案审核等严苛限制，但这一决定仍被解读为美国对华芯片政策的微妙调整。

同一日，OpenAI与Cerebras签订的100亿美元大单更显示出全球算力生态正在发生深刻变革。与此同时，这一系列动作背后，反映出中美在AI芯片领域博弈的新阶段。美国放开H200出口并非单纯的商业决策，其中隐藏着战略考量。

H200虽然是目前全球性能领先的AI芯片，但已非最新型号，相比最新的B200系列存在一定差距。美国政府通过有条件的出口来保持对中国的部分技术供应，试图维系与中国科技企业的联系。但这种策略的本质依然是试图控制中国AI芯片产业的发展节奏。 面对美国放开H200出口产生的冲击，中国科技企业用三条创新芯片路线进行了全面应对。这也让中国在芯片竞争中获得不断增强的底气。

三条创新技术路线并行，国产芯片阵容成型

在过去数年的"断供"压力下，中国芯片产业并未凋零，反而催生了一系列创新突破。华为昇腾芯片的迭代、可重构数据流架构芯片的涌现、寒武纪芯片的快速演進，全产业链的补链强链，这些成就为国内企业拒绝H200提供了底气。

目前国产AI芯片产业已形成通用AI加速器、ASIC专用芯片、RPU三条主要技术路线并行发展的格局。这三条路线代表了不同的芯片设计哲学，都是从替代英伟达GPU这个目标出发的创新探索。

第一条是通用AI加速器路线，以华为昇腾芯片为代表。

昇腾芯片采用自主的达芬奇架构，这是一种面向AI计算特征的全新计算架构，集成了CPU、Vector、Tensor Core等多种硬件加速单元，不同于传统的支持通用计算的CPU和GPU，也不同于专用于某种特定算法的专用芯片ASIC。

通过多年积累，华为建立了从芯片到软件栈的完整生态。这条路线强调在AI加速基础上的生态完整性，在训练和推理领域都形成了较强的竞争力。昇腾芯片的发展已从早期的辅助处理单元演進到当前的主流AI加速方案。华为在2024年推出的新一代昇腾芯片，在能效比和计算密度方面都取得了显著进步，已在多个行业头部企业实现规模部署。特别是在大模型推理領域，昇腾芯片的市场占有率正在稳步提升。

昇腾加速器路线的核心竞争力在于其完整的软件生态建设。华为通过自主开发的CANN（Compute Architecture for Neural Networks）计算架构，建立了从底层驱动到上层框架的完整技术栈，支持主流深度学习框架的适配。相比英伟达CUDA生态的垄断地位，昇腾在生态建设上虽然起步较晚，但通过与国内主流AI企业的紧密合作，已经形成了可用可信的替代方案。

在芯片架构设计上，昇腾达芬奇架构采用了高度优化的多种计算单元组合，兼顾了训练和推理两大应用场景。这种设计虽然在特定任务上的效率不如专用芯片，但换来的是更强的灵活性和更广泛的应用适配能力。华为持续投入的工程优化和工艺升级，使得最新一代昇腾芯片的单位功耗性能指标已接近国际先进水平。

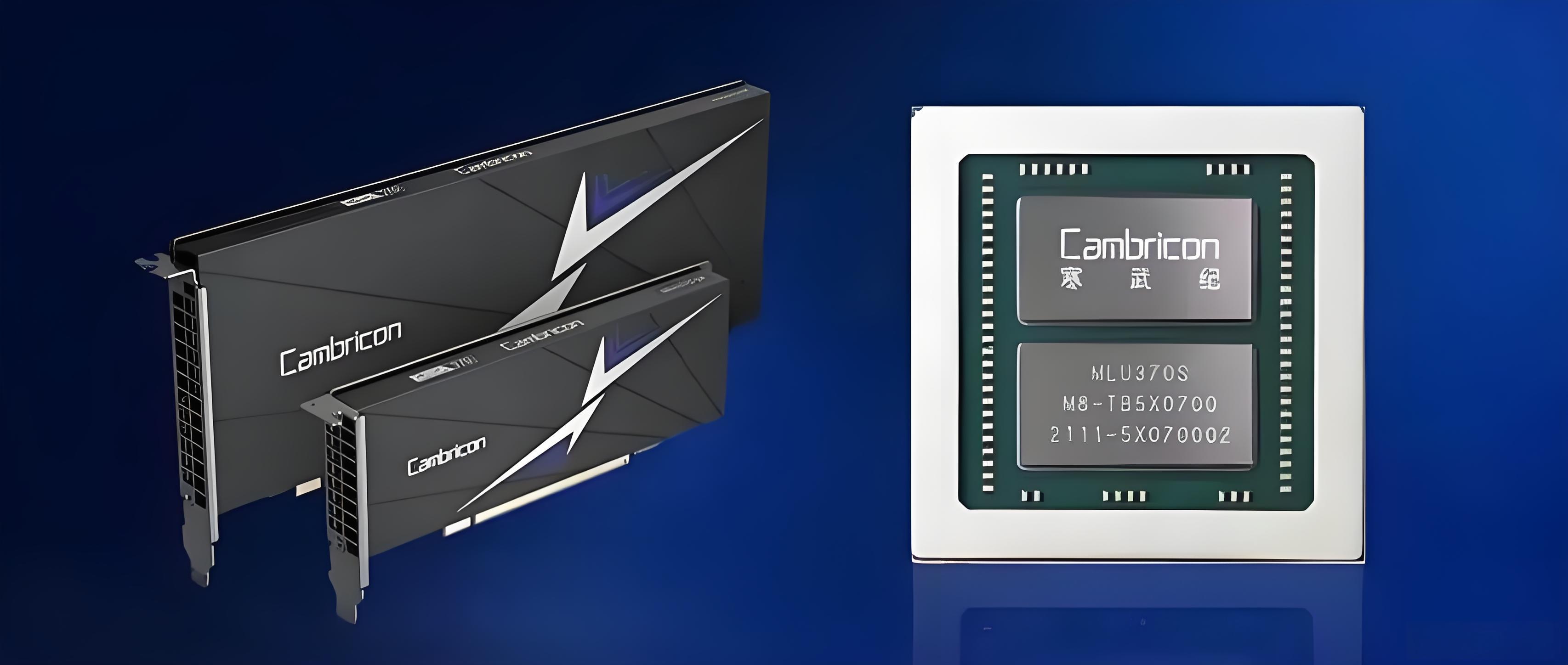

第二条是ASIC专用芯片路线，则由寒武纪思元系列代表。

寒武纪采用自主研发的MLU架构，这是一种专门为深度学习任务设计的专用芯片架构，完全针对矩阵运算和低精度计算进行优化。寒武纪思元系列采用ASIC专用设计，将芯片面积的优化重点放在内存和矩阵计算单元上，与GPU需要80%以上芯片面积用于通用计算单元的设计完全不同。相比H200的固定通用架构，思元系列通过MLU架构的专用化设计，在低精度计算和内存带宽优化方面展现出独特优势。

思元系列芯片已在多家头部互联网企业的智算中心获得应用。寒武纪在2025年发布的最新一代思元芯片，集成度和性能都有明显提升，采用自有的编译器栈和软硬件協同优化策略，大幅提升了算力利用率。这种专用化的设计思路，使得思元系列在特定的深度学习任务上的效率远超通用加速器。

ASIC专用芯片路线的优势在于其极高的针对性。通过对AI计算特征的深度分析，寒武纪将有限的芯片面积最大化用于深度学习的核心计算，避免了通用架构中的冗余。同时，专用芯片架构也使得编译器和运行时系统的优化空间更大，能够将硬件性能的利用率推向极致。目前思元系列已被称为国产AI芯片领域的"特种部队"，在特定应用场景中展现出了超越通用加速器的性能表现。

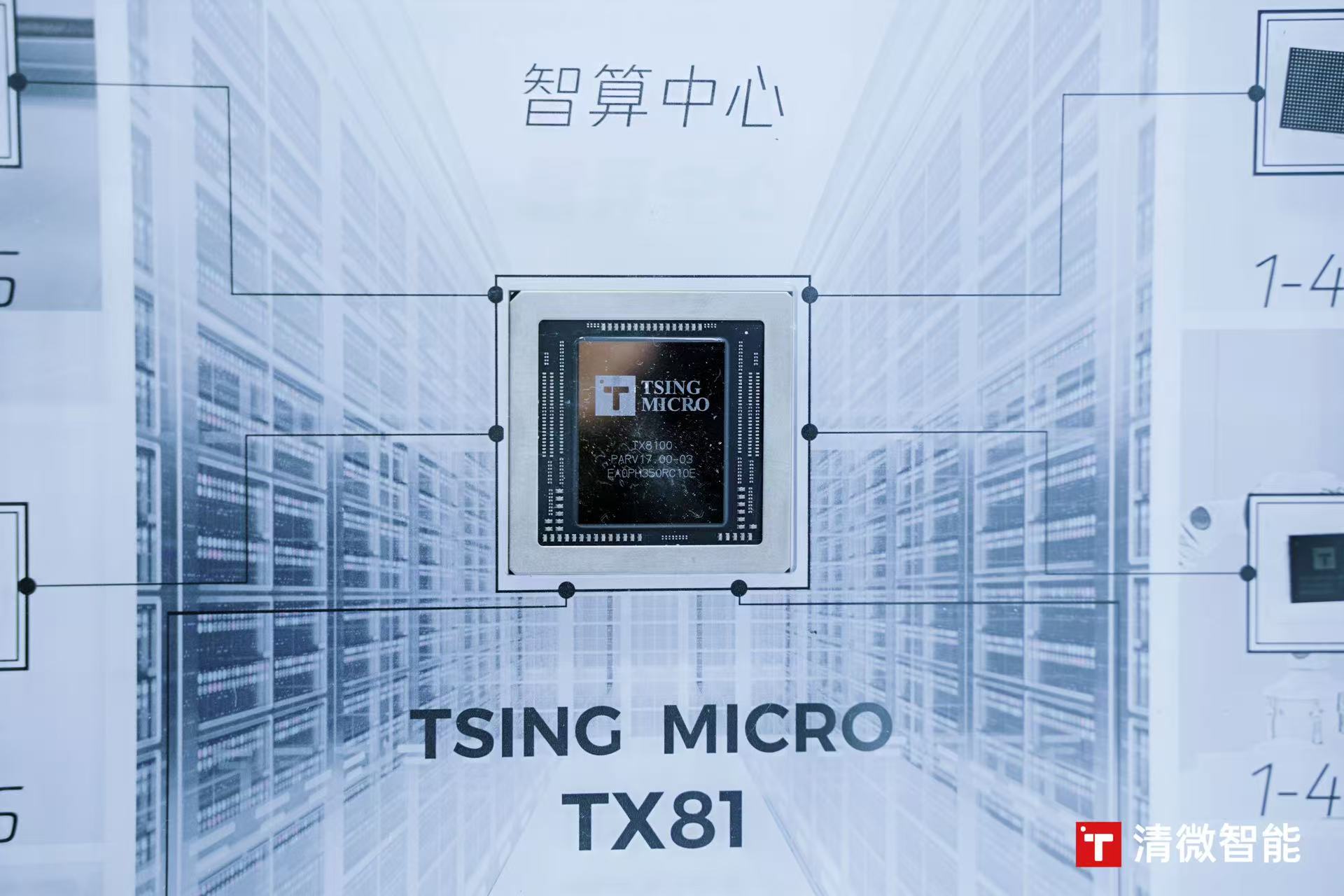

第三条RPU路线则代表了很具创新性的技术路径，以清微智能为代表企业。

RPU即可重构处理单元，采用可重构数据流架构，通过"软件定义硬件"的创新路径，实现了与传统GPU和ASIC架构的根本性突破。

清微智能的RPU芯片能够根据大模型的多变需求动态调整芯片内部资源，让计算单元灵活适配推理与训练任务，大幅减少数据搬运时间。可重构数据流架构将算力利用率提升至超越H200固定架构的水平，被称为"芯片界的变形金刚"。

RPU的创新性在于其完全不同的设计哲学。与GPU追求通用性、ASIC追求特定任务最优不同，RPU通过硬件的可重构特性，实现了"一种硬件，多种计算模式"的愿景。这意味着同一块芯片可以根据不同大模型的计算特征动态优化其内部资源配置，从而在保持灵活性的同时获得接近专用芯片的性能。

特别是结合3D堆叠技术的可重构数据流芯片，在同等功耗约束下实现了显著的性能提升。清微智能已与多家云厂商和AI应用企业建立合作，推进可重构架构芯片的商业化落地。IDC数据显示，2025年上半年清微AI加速卡出货量已位列国产商用企业前列。

可重构数据流架构代表了AI芯片设计的一个全新方向。相比传统的固定架构，RPU能够更好地适应大模型推理的多样性需求，避免了ASIC专用芯片适配能力不足的问题，同时又获得了远优于通用加速器的性能表现。这条路线的成功，将为整个AI芯片产业的发展提供全新的思路。

正视差距，抓住窗口，快速追赶

三条芯片创新技术路线各有侧重，通用AI加速器路线强调生态完整性和应用适配性，ASIC专用芯片路线强调矩阵运算的专用优化効能，RPU路线强调架构灵活性和能效比优势。这种多元化发展模式既分散了产业风险，也为最终的技术突破提供了多个可能性。

国产芯片产业当前面临的并非单纯的性能竞争，而是整个技术生态的重构與能力跃升。三条路线的并行推进，共同构成了对H200的全面反制，让中国芯片有了多个"扛住H200"的选择方案。

相关部门已经向社会释放了明确信号，国产芯片是国家战略优先级，大模型推理、智算中心、AI基础设施等核心场景将优先采购与支持国产方案。这为华为、寒武纪、清微智能等国内企业提供了充分的发展空间。

然而必须正视的是，国产芯片与美国最新一代芯片特別是B200系列相比，在工艺制程、架构完整性、软件生態等方面仍存在明显差距。这种差距不容忽视，需要国内企业保持清醒认识。

美国在半导体领域的技术积累和产业链优势依然领先，而国内芯片企业能够实现突破，也与当前美国政策相对缓和的窗口期密不可分。这个窗口期可能不会很長，国内企业必须抓住这一机遇，集中资源加快研发投入，争取在性能、成本和应用场景适配等方面实现更大突破。

通用AI加速器、ASIC专用芯片、RPU三条路线的并行推进，既分散了風险，也为最終的技术突破提供了多个可能性。只有不断缩小與美国先进芯片的差距，才能最終实现真正的技术独立和产业自主。
